9-26高壓離心風機

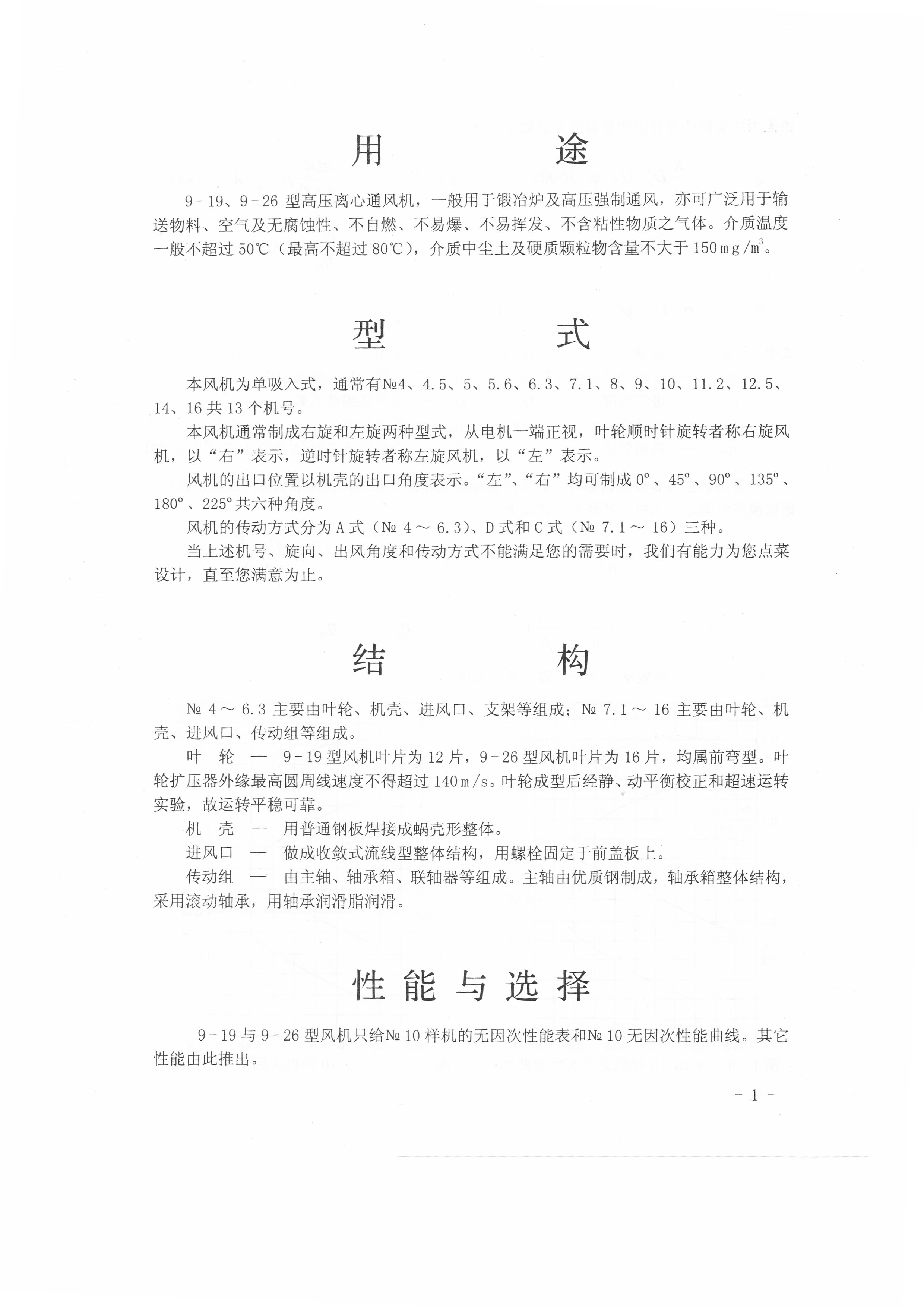

一、風機的用途
9-19、9－26型高壓離心通風機，一般用于鍛冶爐及高壓強制通風，亦可用于輸送物料、空氣及無腐蝕、不自燃、不易爆、不易揮發、不含粘性物質之氣體。介質溫度一般不超過50℃，最高不超過80℃，介質中所含塵土及硬質顆粒物不大于150mg/m3
二、風機的型式
1、本風機均為單吸入，通常有№ 4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16，共13個機號。
2、風機通常制成右旋和左旋兩種型式。

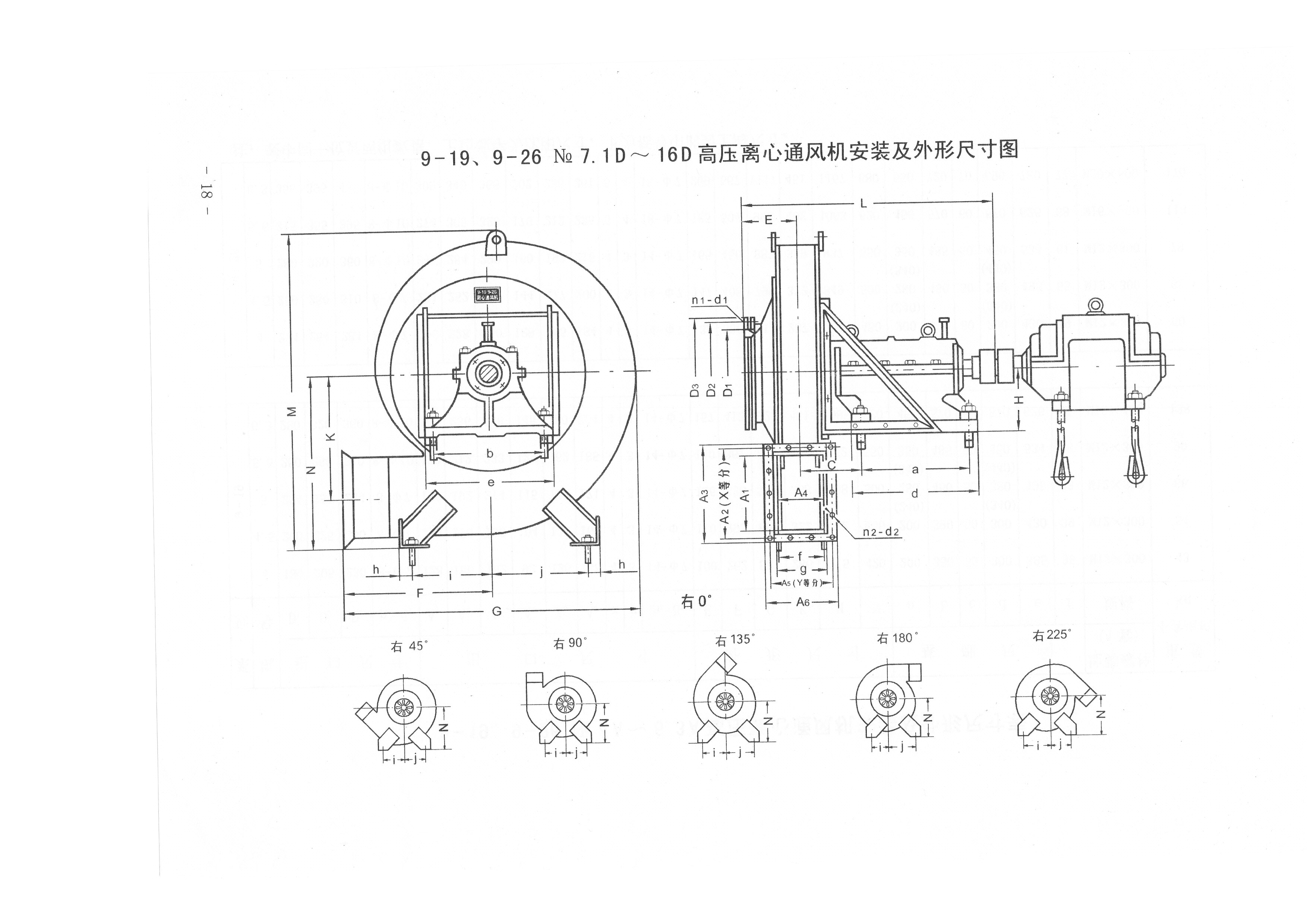

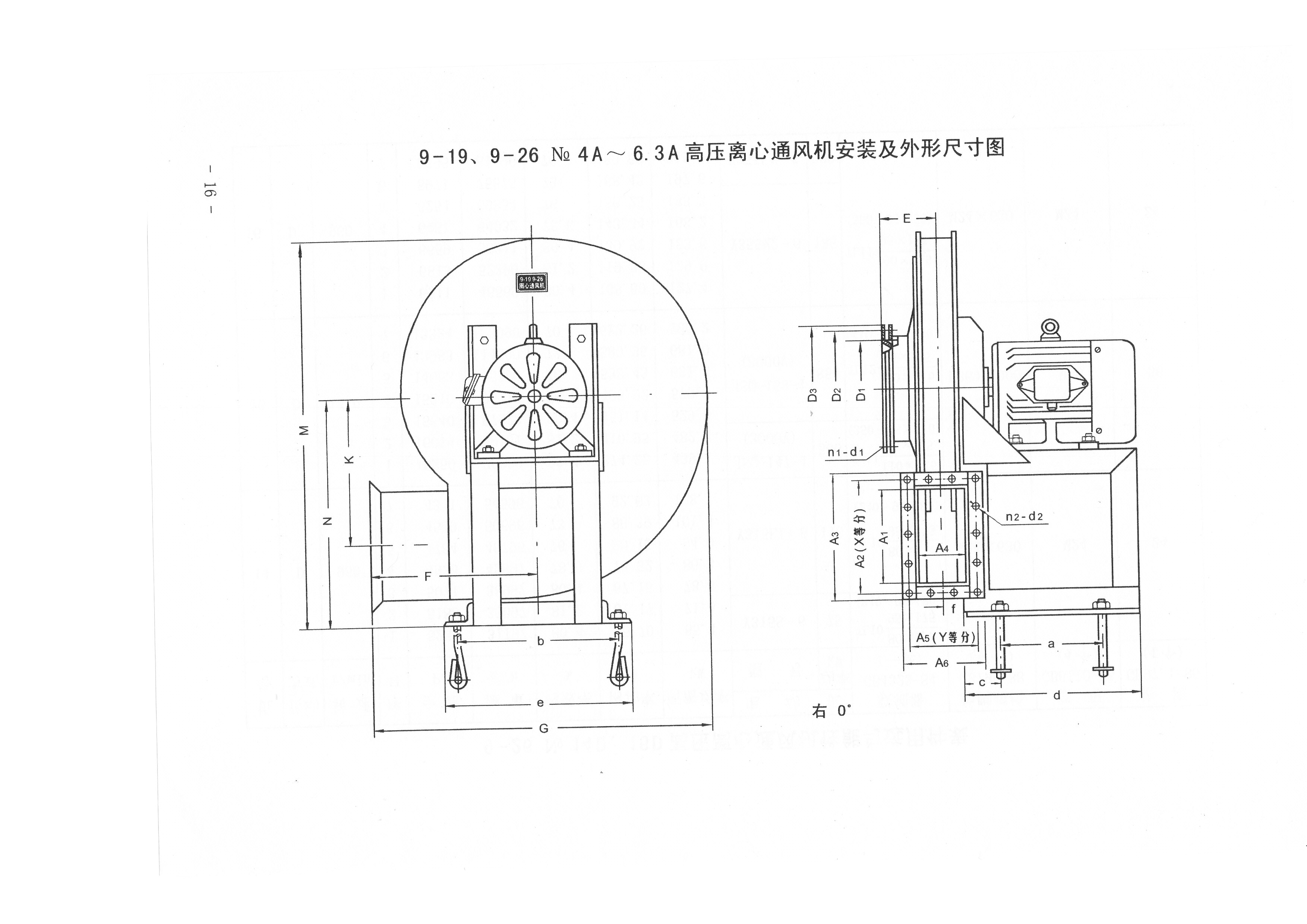

3、風機的出口位置以機殼的出口角度表示，“左”、“右”風機機殼制成0度、45度、90度、135度、180度、225度、
三、風機的結構
?? 風機主要由葉輪、機殼、進風口、支架等組成。
1.葉輪：9－19型風機為12片葉片，9－26型風機為16片葉片，均屬前彎型。葉輪擴壓器外緣最高圓周線速度不得超過140m/s，葉輪成形后，經靜、動平衡校正，故運轉平穩。
2.機殼：用普通鋼板焊接成蝸形殼整體。
3.進風口：做成收斂式流線型的整體結構，用螺栓固定在前蓋板上。
4.傳動組：由主軸、軸承箱、聯軸器等組成。主軸由優質鋼制成，軸承箱整體結構。采用滾動軸承，滾動軸承，用潤滑脂潤滑。
四、故障及原因
（一）、風機振動激烈
1、風機軸與電機軸不同心，皮帶輪槽錯位。
2、機殼或進風口與葉輪摩擦。
3、基礎的剛度不夠或不牢固
4、葉輪鉚釘松動或葉輪變形。
5、葉輪軸盤孔與軸配合松動，或聯軸器螺栓松動。
6、風機進、出口管道安裝不良，產生共振。
7、葉片有積灰、污垢、磨損、腐蝕或軸彎曲使轉子失衡。
（二）、軸承溫升過高
1、軸承座振動劇烈。
2、潤滑油質量不良，變質或含異物。
3、軸承箱蓋，座聯接螺栓緊固力過大或過小。
4、軸與滾動軸承安裝歪斜，前后兩軸承不同心。
5、滾動軸承損壞或軸承彎曲。
（三）、電機電流過大或溫升過高
1、開車時進出氣管內閘門未關。
2、電機輸入電壓過低或電源單相斷電。
3、受軸承箱劇烈振動的影響。
4、主軸轉速超過額定值。
5、風機輸送之介質中含有粘性物質。
6、周圍環境溫度太低，比重過大。
|
